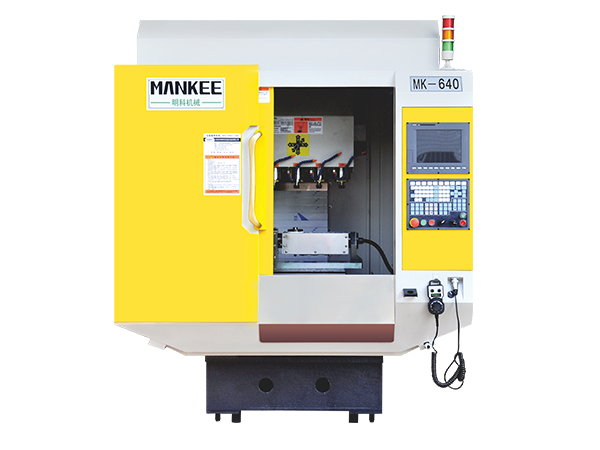

MK-640 五頭雕銑機
時間:2021-06-26 15:41:06閱讀次數:1898
- 產品介紹
功能概述：
專業針對小型多孔零件及產品的加工。適用于加工手機部件、通訊器材、航空航天、汽車機車、儀器儀表、輕工輕紡、電子電器和機械制造等行業，以及銅、鋁電極等加工。
結構均采用高強度鑄鐵制成，并經去應力退火及自然時效處理，床身精度持久穩定，長久不變形；
采用高精密電主軸，實現工件的高速加工；采用油溫冷卻機系統，降低主軸因高速旋轉導致的溫升問題，有效改善主軸的熱延伸，提高加工精度。
機身底座采用后傾斜式結構設計，便于機床內部廢屑的清潔。
高立柱的結構設計，使主軸鼻端至工作臺的距離增大，更適合第四軸部件的安裝與應用，使加工區域范圍更廣；采用軌道潤滑自動注油器，間歇式定時定量控制注油量，可持久潤滑運動部件。
|
機械參數 |
單位 |
MK-640 |
|
工作臺行程（X/Y/Z） |
mm |
600×380×300 |
|
工作臺面積 |
mm |
550x400 |
|
T型槽 |
mm |
4-14x80 |
|
最大承重 |
kg |
300 |
|
主軸中心至立柱距離 |
400 |
mm |
|
主軸鼻端至工作臺距離 |
mm |
50-350 |
|
三軸馬達功率 |
KW |
0.75x0.75x2.0 |
|
X.Y.Z快速進給 |
m/min |
25/25/25 |
|
控制器 |
|
客戶選配 |
|
主軸端規格 |
|
φ100 |
|
主軸轉速 |
rpm |
24000 |
|
主軸馬達功率 |
HP(KW) |
3.2/2.2 |
|
定位精度 |
mm |
±0.003/300 |
|
重復定位精度 |
mm |
±0.002/300 |
|
空壓規格 |
kg/cm2 |
6-7bar |
|
外觀尺寸 |
mm |
2280×2500×2900 |
|
機械重量 |
kg |
2500 |
- 1 、鑄鐵經高溫回爐及六個月以上的時效處理。
- 2、嚴謹?shù)呐溲b工藝（線軌裝配、絲杠裝配、軸承裝配等）。
- 3、精湛的鏟刮工藝(馬達座鏟刮、主軸端面鏟刮、立柱安裝面鏟刮）。
- 4、科學的生產制作，全程可追溯的品質管控制度。
- 1、在進行螺距誤差檢測時，可同時檢驗出直線軸導軌在XX和YY兩個方向上的直線度，
- 2、保證機床各部的加工和裝配精度。實測出機床正式定位精度和重復定位精度。
- 3、整機檢測主軸垂直度與工作臺平面的精度，要求精度保證0.01mm以內。
- 4、整機檢測Z軸導軌與工作臺垂直度，要求精度保證0.01mm以內。
- 5、整機檢測XY軸導軌垂直度，要求精度保證0.005mm以內。
